NM1000纳米陶瓷耐磨防腐涂料

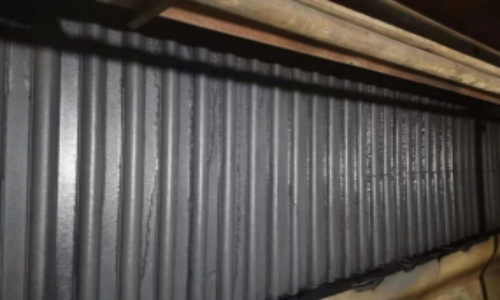

某电厂锅炉水冷壁腐蚀严重，经咨询北京耐默公司，技术人员给出了超音速喷涂KNM1000纳米陶瓷耐磨防腐涂料的方法，施工后涂层达到以下标准：

1. 喷涂层的基本参数：

     喷涂层成分：Cr(42-45%),Ni(52-54%),Ti(1-2%),硬质陶瓷等；

     喷涂层结合强度：≥60Mpa；

     喷涂层厚度：≥0.6mm；

     喷涂层硬度：≥HRC60；

     喷涂层空隙率：≤0.9%；

     基体温度：≤100℃；

     抗高温氧化性：6.3mg/cm2(1050℃氧化250小时)；

     热膨胀系数：12.5×10-6

     传热系数：46w/m.k。

     涂层耐温1400℃。

     工件变形：不变形

2. 在正常运行条件下，运行1年时，98%的涂层不脱落。

3. 涂层应具有足够的耐腐蚀及抗冲刷能力，运行8000小时后，涂层腐蚀深度不大于0.2mm。

4. 施工时能做到管子外表清理、喷砂除杂物要求见金属光泽。

5. 不得损伤非喷涂炉管表面，被喷涂部位不得变形，喷涂时，被喷涂部位温度小于200℃。

6. 要求涂层耐磨性能好、结合强度高、硬度高、孔隙率低、涂层均匀，并要求涂层厚度为≥0.6mm

7. 设备检修后验收质量，应达到电力行业设备验收质量标准《火电施工质量检验及评定标准》

8. 严格遵守、执行关于技术、质量等管理制度（规章制度），接受依照相关设备检修维护工作的考核办法、管理系统文件、其他规章制度对其进行考核。
