水冷壁管腐蚀爆管纳米陶瓷涂料

12月,6#炉进行大修,我们对该炉进行规范性检查,发现一-级省煤器管磨损严重,水冷壁管也有局部管壁减薄现象(原壁厚δ=5mm,检查发现部分管子壁厚δ=4mm)。因大修后-级省煤器多次爆管(管壁磨穿},我们的精力注重在一级省煤器的抢修和改造方面。同时，因为这台锅炉是我厂第一台高压锅炉，运行和检修经验都不足。所以，对水冷壁管壁的减薄未引起足够的重视。

12月,6#炉进行投产以来的第三次大修。我们组织对水冷壁管壁厚的测量工作，此时发现在燃烧器高度范围即标高11.0m至18.0m的区域内,炉前、后、左、右四墙的水冷壁管,均有不同程度的减薄(见图2)。经过仔细检查测量，在该区域内约2/3的管子均已减薄至3mm左右，取样测量其中一根管子,其管壁仅为1.6mm。从检查的情况来看，这部分水冷壁管随时有可能爆管(因根据理论计算,水冷壁管安全壁厚为3.51mm,而省煤器爆管处的壁厚是1.2nmm),这将严重威胁6*炉的安全运行。

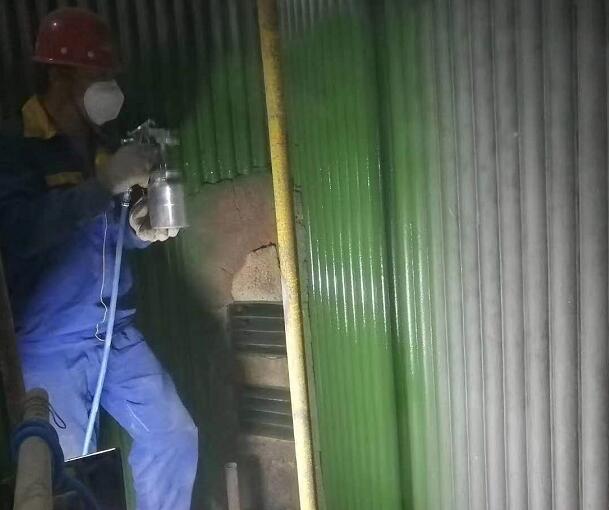

当时，我们采取的临时措施是纳米陶瓷防腐耐磨涂料，对全部管壁减薄的管子表面进行徐刷。
